Mazda A/C compressor

Type FS10 Mazda B2300 A/C Compressor FS10 6PK ZZM261450, ZZM361450, ZZN061450, ZZN061450A Air Conditioning Compressor for Mazda B2500 6PK · 12V
Compressor assembly line, Chongqing
PRODUCTION PLATECompressor assembly line, Chongqing

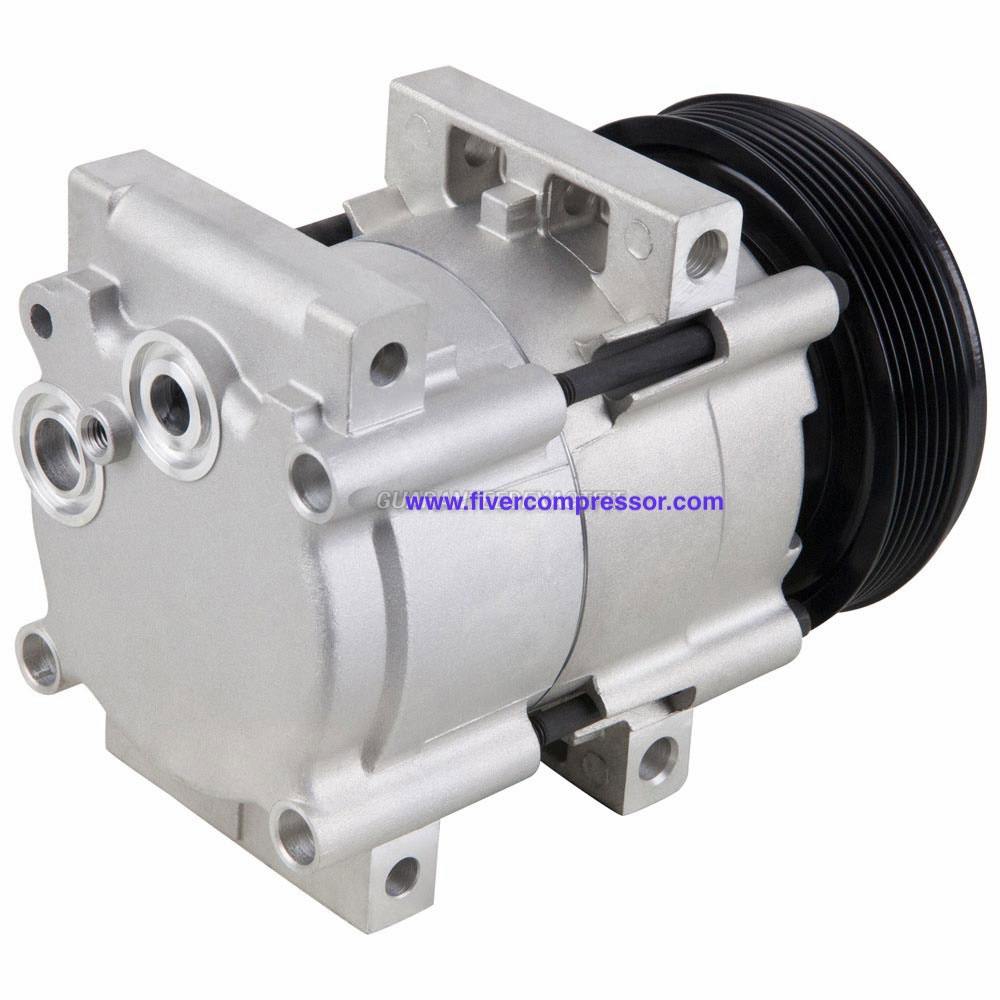

Mazda FS10 A/C compressor

Mazda B2300 A/C Compressor FS10 6PK ZZM261450, ZZM361450, ZZN061450, ZZN061450A Air Conditioning Compressor for Mazda B2500

OE / Part number
ZZM261450, ZZM361450, ZZN061450, ZZN061450A, 253165, 273145, 4R3Z19703A, F2TZ19703A, F4DZ19703A, F6DZ19703AA, F77Z19703AB

Air Conditioning (A/C) Compressor; Mazda B2300 A/C Compressor; Air Conditioning Compressor for Mazda B2500; Car Parts; Auto AC Compressor Repair

What arrives with every unit

  • TRACEProduction record filed against the order line.
  • TESTVacuum, pressure, noise and performance checked before packing.
  • SHIPExport packing with the packing list in the box.
  • SUPPORTApplication engineering available for fitment questions.

§ 01

Specification, split

Recorded against the compressor type and its OE cross-reference.

Compressor

Compressor TypeFS10
Pulley Groove6PK

Clutch and fitment

Coil Voltage12V

§ 02

Inside the compressor

A sectional drawing of a swash-plate compressor, with the six features that decide whether it holds pressure.

1 2 3 4 5 6
1

Control valve

Varies the swash-plate stroke to hold low-side suction pressure steady under changing load.

2

Drive pulley

Poly-V pulley driven from the engine belt; belt tension and alignment decide clutch life.

3

Rotor and swash plate

Pistons run on an inclined swash plate; the inclination sets displacement.

4

Piston and cylinder

Hardened, honed bores sized against the rotor so the swept volume stays on the drawing.

5

Suction port

Low-pressure refrigerant in. Pressure is verified against the test curve before the unit ships.

6

Discharge port

High-pressure gas out to the condenser. Leak tested on every unit.

§ 03

Data sheet

Compressor TypeFS10
Pulley Groove6PK
Coil Voltage12V
OE / Part numberZZM261450, ZZM361450, ZZN061450, ZZN061450A, 253165, 273145, 4R3Z19703A, F2TZ19703A, F4DZ19703A, F6DZ19703AA, F77Z19703AB

§ 04

Product details

Mazda B2300 A/C Compressor FS10 6PK ZZM261450, ZZM361450, ZZN061450, ZZN061450A Air Conditioning Compressor for Mazda B2500

 Specifications
Clutch Maximum Diameter145.0 MM
Compressor Mount Hole Quantity4
Compressor TypeFs10
Mounting TypeBolt Tangent
Oil Included in Compressor (cc)44 cc
Oil Included in Compressor (oz)1.5 oz
Oil TypePAG-46
Pulley Belt TypeSerpentine
Refrigerant TypeR134a



VEHICLE FITMENT

Mazda B2300 2.3L A/T 4WD Base Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T 4WD Base Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T Base Extended Cab Pickup Fleetside 1994

Mazda B2300 2.3L A/T Base Standard Cab Pickup Fleetside 1994, 1997, 2002, 2003

Mazda B2300 2.3L A/T RWD Base Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T RWD Base Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T RWD SE Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T RWD SE Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L A/T SE Extended Cab Pickup Fleetside 1997, 2003

Mazda B2300 2.3L A/T SE Standard Cab Pickup Fleetside 1994, 1997, 2001

Mazda B2300 2.3L A/T SX Standard Cab Pickup Fleetside 2001

Mazda B2300 2.3L M/T 4WD Base Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T 4WD Base Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T Base Extended Cab Pickup Fleetside 1994

Mazda B2300 2.3L M/T Base Standard Cab Pickup Fleetside 1994, 1997, 2002, 2003

Mazda B2300 2.3L M/T RWD Base Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T RWD Base Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T RWD SE Extended Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T RWD SE Standard Cab Pickup Fleetside 1995, 1996

Mazda B2300 2.3L M/T SE Extended Cab Pickup Fleetside 1997, 2003

Mazda B2300 2.3L M/T SE Standard Cab Pickup Fleetside 1994, 1997, 2001

Mazda B2300 2.3L M/T SX Standard Cab Pickup Fleetside 2001

Mazda B2500 2.5L A/T SE Extended Cab Pickup Fleetside 1998, 1999, 2000

Mazda B2500 2.5L A/T SE Standard Cab Pickup Fleetside 1998, 1999, 2000, 2001

Mazda B2500 2.5L A/T SX Standard Cab Pickup Fleetside 1998, 1999, 2000, 2001

Mazda B2500 2.5L A/T Troy Lee Extended Cab Pickup Fleetside 1999

Mazda B2500 2.5L M/T SE Extended Cab Pickup Fleetside 1998, 1999, 2000

Mazda B2500 2.5L M/T SE Standard Cab Pickup Fleetside 1998, 1999, 2000, 2001

Mazda B2500 2.5L M/T SX Standard Cab Pickup Fleetside 1998, 1999, 2000, 2001

Mazda B2500 2.5L M/T Troy Lee Extended Cab Pickup Fleetside 1999

Mazda B3000 3.0L Vulcan V6 A/T 4WD Base Extended Cab Pickup Fleetside 1994, 1995, 1996, 2002, 2005

Mazda B3000 3.0L Vulcan V6 A/T 4WD Base Standard Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 A/T 4WD SE Extended Cab Pickup Fleetside 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 A/T 4WD SE Standard Cab Pickup Fleetside 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 A/T 4WD SX Standard Cab Pickup Fleetside 1998

Mazda B3000 3.0L Vulcan V6 A/T Base Extended Cab Pickup Fleetside 2006, 2007

Mazda B3000 3.0L Vulcan V6 A/T DS Extended Cab Pickup Fleetside 2003, 2004, 2006, 2007

Mazda B3000 3.0L Vulcan V6 A/T DS Standard Cab Pickup Fleetside 2003, 2004, 2006, 2007

Mazda B3000 3.0L Vulcan V6 A/T RWD Base Extended Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 A/T RWD Base Standard Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 A/T RWD DS Extended Cab Pickup Fleetside 2001, 2002, 2005

Mazda B3000 3.0L Vulcan V6 A/T RWD DS Standard Cab Pickup Fleetside 2001, 2002, 2005

Mazda B3000 3.0L Vulcan V6 A/T RWD SE Extended Cab Pickup Fleetside 1994, 1995, 1996, 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 A/T RWD SE Standard Cab Pickup Fleetside 1994, 1995, 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 A/T SE Extended Cab Pickup Fleetside 2003, 2004

Mazda B3000 3.0L Vulcan V6 FLEX A/T 4WD Base Extended Cab Pickup Fleetside 2002

Mazda B3000 3.0L Vulcan V6 FLEX A/T 4WD SE Extended Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX A/T 4WD SE Standard Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX A/T DS Extended Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 FLEX A/T DS Standard Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD DS Extended Cab Pickup Fleetside 2001, 2002

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD DS Standard Cab Pickup Fleetside 2001, 2002

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD SE Extended Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD SE Standard Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD SX Standard Cab Pickup Fleetside 2000

Mazda B3000 3.0L Vulcan V6 FLEX A/T RWD Troy Lee Extended Cab Pickup Fleetside 1999, 2000

Mazda B3000 3.0L Vulcan V6 FLEX A/T SE Extended Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 FLEX M/T 4WD Base Extended Cab Pickup Fleetside 2002

Mazda B3000 3.0L Vulcan V6 FLEX M/T 4WD SE Extended Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX M/T 4WD SE Standard Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX M/T DS Extended Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 FLEX M/T DS Standard Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD DS Extended Cab Pickup Fleetside 2001, 2002

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD DS Standard Cab Pickup Fleetside 2001, 2002

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD SE Extended Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD SE Standard Cab Pickup Fleetside 1999, 2000, 2001

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD SX Standard Cab Pickup Fleetside 2000

Mazda B3000 3.0L Vulcan V6 FLEX M/T RWD Troy Lee Extended Cab Pickup Fleetside 1999, 2000

Mazda B3000 3.0L Vulcan V6 FLEX M/T SE Extended Cab Pickup Fleetside 2003

Mazda B3000 3.0L Vulcan V6 M/T 4WD Base Extended Cab Pickup Fleetside 1994, 1995, 1996, 2002, 2005

Mazda B3000 3.0L Vulcan V6 M/T 4WD Base Standard Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 M/T 4WD SE Extended Cab Pickup Fleetside 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 M/T 4WD SE Standard Cab Pickup Fleetside 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 M/T 4WD SX Standard Cab Pickup Fleetside 1998

Mazda B3000 3.0L Vulcan V6 M/T Base Extended Cab Pickup Fleetside 2006, 2007

Mazda B3000 3.0L Vulcan V6 M/T DS Extended Cab Pickup Fleetside 2003, 2004, 2006, 2007

Mazda B3000 3.0L Vulcan V6 M/T DS Standard Cab Pickup Fleetside 2003, 2004, 2006, 2007

Mazda B3000 3.0L Vulcan V6 M/T RWD Base Extended Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 M/T RWD Base Standard Cab Pickup Fleetside 1994, 2005

Mazda B3000 3.0L Vulcan V6 M/T RWD DS Extended Cab Pickup Fleetside 2001, 2002, 2005

Mazda B3000 3.0L Vulcan V6 M/T RWD DS Standard Cab Pickup Fleetside 2001, 2002, 2005

Mazda B3000 3.0L Vulcan V6 M/T RWD SE Extended Cab Pickup Fleetside 1994, 1995, 1996, 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 M/T RWD SE Standard Cab Pickup Fleetside 1994, 1995, 1998, 1999, 2001

Mazda B3000 3.0L Vulcan V6 M/T SE Extended Cab Pickup Fleetside 2003, 2004

Mazda B4000 4.0L V6 A/T 4WD Base Extended Cab Pickup Fleetside 1997, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009

Mazda B4000 4.0L V6 A/T 4WD Base Standard Cab Pickup Fleetside 1997

Mazda B4000 4.0L V6 A/T 4WD LE Extended Cab Pickup Fleetside 1994, 1995, 1996

Mazda B4000 4.0L V6 A/T 4WD SE Extended Cab Pickup Fleetside 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2003, 2004, 2005, 2006, 2007, 2008

Mazda B4000 4.0L V6 A/T 4WD SE Standard Cab Pickup Fleetside 1994, 1995, 1996, 1999

Mazda B4000 4.0L V6 A/T 4WD Troy Lee Extended Cab Pickup Fleetside 2000

Mazda B4000 4.0L V6 A/T RWD DS Extended Cab Pickup Fleetside 2001, 2002, 2003, 2004

Mazda B4000 4.0L V6 A/T RWD LE Extended Cab Pickup Fleetside 1994, 1995, 1996

Mazda B4000 4.0L V6 A/T RWD SE Extended Cab Pickup Fleetside 1994, 1997, 1998, 1999, 2000

Mazda B4000 4.0L V6 A/T RWD SE Standard Cab Pickup Fleetside 1994, 1999

Mazda B4000 4.0L V6 M/T 4WD Base Extended Cab Pickup Fleetside 1997, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009

Mazda B4000 4.0L V6 M/T 4WD Base Standard Cab Pickup Fleetside 1997

Mazda B4000 4.0L V6 M/T 4WD LE Extended Cab Pickup Fleetside 1994, 1995, 1996

Mazda B4000 4.0L V6 M/T 4WD SE Extended Cab Pickup Fleetside 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2003, 2004, 2005

Mazda B4000 4.0L V6 M/T 4WD SE Standard Cab Pickup Fleetside 1994, 1995, 1996, 1999

Mazda B4000 4.0L V6 M/T 4WD Troy Lee Extended Cab Pickup Fleetside 2000

Mazda B4000 4.0L V6 M/T RWD DS Extended Cab Pickup Fleetside 2001, 2002, 2003, 2004

Mazda B4000 4.0L V6 M/T RWD LE Extended Cab Pickup Fleetside 1994, 1995, 1996

Mazda B4000 4.0L V6 M/T RWD SE Extended Cab Pickup Fleetside 1994, 1997, 1998, 1999, 2000

Mazda B4000 4.0L V6 M/T RWD SE Standard Cab Pickup Fleetside 1994, 1999

Mazda Navajo 4.0L V6 A/T 4WD DX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 A/T 4WD LX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 A/T LX Sport Utility 1991

Mazda Navajo 4.0L V6 A/T RWD DX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 A/T RWD LX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 M/T 4WD DX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 M/T 4WD LX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 M/T LX Sport Utility 1991

Mazda Navajo 4.0L V6 M/T RWD DX Sport Utility 1992, 1993, 1994

Mazda Navajo 4.0L V6 M/T RWD LX Sport Utility 1992, 1993, 1994

Alternate/OEM Part Number(s): 253165, 273145, 4R3Z19703A, F2TZ19703A, F4DZ19703A, F6DZ19703AA, F77Z19703AB, ZZM261450, ZZM361450, ZZN061450, ZZN061450A
